。TVS开始反向工作的电压，这个电压是一个范围值，因此每个TVS的动作电压可能会有微小的差别（一般差异2V左右）。该电压略大于关断电压。

　　3、钳位电压（最大钳位电压-VC）。指TVS工作时的最大钳位电压，如果瞬态电压小于该值，TVS钳位时电压为瞬态电压值，如果瞬态电压大于该值，则钳位电压为Vc。该值应小于后级保护电路的最大承受电压，方能有效的保护后级电路。

　　4、最大峰值电流-Ipp。该值决定了TVS能够承受的电流峰值，该值乘于最大钳位电压即为TVS的功率。

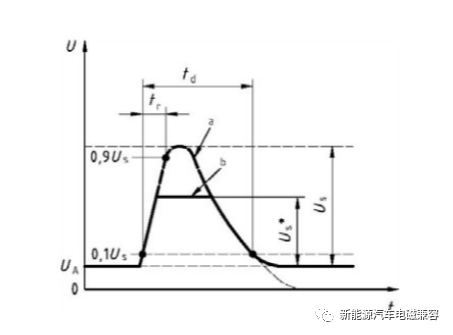

　　汽车电子沿电源线的瞬态抗扰度波形要求在ISO 7637中有定义（普适性瞬态波形，各大厂有必要研究增加自己车型的异常脉冲）。1#~4#脉冲波形就不谈了，脉冲周期比较短（小于1ms），能量比较小，很难损坏TVS。主要是5#波形（一般**5b**要求），该波形的 **脉宽要求40ms~400ms，最大电压值35V，发生器内阻0.5ohm。** 波形如下图所示。

　　先不考虑5b脉冲，其他4个脉冲以2a脉冲的电流稍大，当脉冲电流全部从TVS处泄放时，该电流值最大为25A，最大脉冲宽度0.05ms，假设后级电压所需求的最大钳位电压小于40V。那么我们选择25*40=1kW的TVS就完全能够抗住2a脉冲（TVS的标称功率对应的脉宽一般为1ms）。

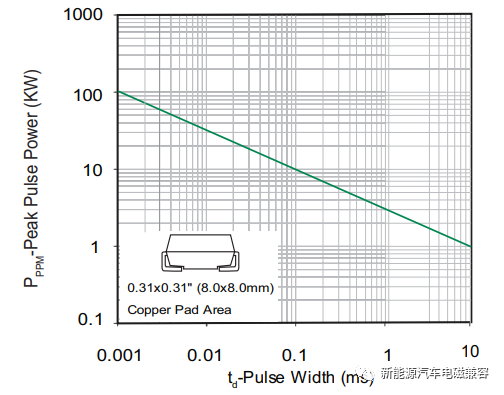

　　如果我们按照TVS的峰值脉冲额定功率-时间曲线A，脉宽最大为2ms，500W的TVS也能够满足实际使用。

　　对于5b脉冲，当脉冲电流全部从TVS处泄放时，最大脉冲电流为70A，假设最大钳位电压要求小于40V，那么该TVS的峰值功率为：70*35=2450W（@10us/1000us）。然而5b脉宽的要求为40ms~400ms（实际的半峰值没有这么大！）。因此，如果要求TVS能够完全抗住5b的电流，需要查找选择5b的70A脉宽时间下功率大于2450W的TVS。选择条件如下：

　　上面对于5b的计算有一点需要注意，5b的最大电压为35V，后级电路要求小于40V！因此有的后级电路能够硬抗该脉冲的电压。另外TVS的功率会随着温度的上升而下降，因此，还需要考虑降额的影响。

　　脉冲是不重复的，器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01％。如果电路内出
